🌟YuEEG 8通道脑机接口设备🌟
=======🌟ADS1299 8通道脑机接口设备🌟
>>>>>>>90881ebe46
Caution
项目基于自定义的MIT协议,除本项目拥有者以外该项目不允许用来参加任何商业比赛。
概述 🧠🔌
本项目旨在利用TI的ADS1299芯片构建一个8通道的脑机接口(BCI)设备。项目涵盖硬件电路设计、芯片驱动开发以及数据接收和显示的上位机程序。
项目亮点
- 8通道高分辨率EEG采集,适合科研和创客项目。
- 定制3D打印脑电帽外壳,设计舒适,便于精确放置电极。
- 兼容Arduino的驱动代码,便于集成和控制,支持多种EEG应用和项目开发。
目录 📁
项目背景 📝
脑机接口(Brain-Computer Interface, BCI)是一种直接连接大脑和外部设备的系统,用于读取大脑活动信号并将其转换为机器指令。本项目使用ADS1299芯片,该芯片具有高分辨率和低噪声特性,非常适合EEG(脑电图)信号的采集。
硬件设计 🔧
主要组件:
- ADS1299芯片:用于EEG信号采集。
- 模拟前端电路:包括滤波和放大电路。
- 电源管理模块:提供稳定的电源供应。
- 数据传输接口:用于与上位机通信。
电路设计图:
嘉立创链接:https://oshwhub.com/protodrive000/1299_pro 访问密码:yutaov5
 |  |
外壳模型设计图:
3D外壳文件:https://a360.co/3AnxQdK 访问密码:yutaov5
软件开发 💻
芯片驱动:
- SPI通信:实现与ADS1299的SPI通信。
- 数据读取:从芯片读取EEG数据。
- 数据处理:初步处理和滤波。
引脚定义
引脚名称 | 描述 |
---|---|
CS_PIN | 片选引脚,低电平有效 |
SCLK_PIN | SPI时钟引脚 |
MOSI_PIN | SPI主设备输出从设备输入引脚 |
MISO_PIN | SPI主设备输入从设备输出引脚 |
DRDY_PIN | 数据就绪引脚,低电平表示数据可读 |
CLKSEL_PIN | 时钟选择引脚 |
START_PIN | 启动转换引脚 |
RESET_PIN | 重置引脚 |
PWDN_PIN | 省电模式引脚 |
命令定义
命令 | 描述 |
---|---|
WAKEUP | 唤醒芯片 |
STANDBY | 进入待机模式 |
RESET | 重置芯片 |
START | 开始数据转换 |
STOP | 停止数据转换 |
RDATAC | 连续读取数据 |
SDATAC | 停止连续读取数据 |
RDATA | 读取数据 |
RREG | 读取寄存器 |
WREG | 写寄存器 |
定时器中断
代码中使用ESP32的定时器来定时读取数据和导联检测状态:
onDataTimer
: 检查数据是否就绪,如果就绪则设置标志位startRead
。onImpedanceTimer
: 读取导联检测状态。
初始化
在setup
函数中:
- 初始化串口通信。
- 初始化引脚模式。
- 初始化SPI通信参数。
- 调用
initADS1299
函数初始化ADS1299。 - 获取并打印设备ID。
- 配置ESP32的定时器用于数据读取和导联检测。
主循环
在loop
函数中:
- 检查串口是否有数据输入,用于切换连续读取模式和导联检测模式。
- 如果
startRead
标志位被设置,调用readData
函数读取数据。
启动连续读取模式
startContinuousReadMode
函数:
- 设置必要的标志位。
- 重置并初始化ADS1299的寄存器。
- 启动连续数据读取模式。
- 启动数据读取定时器,停止导联检测定时器。
启动导联检测模式
startLeadOffDetectionMode
函数:
- 设置必要的标志位。
- 重置并初始化ADS1299的寄存器用于导联检测。
- 启动导联检测定时器,停止数据读取定时器。
ADS1299初始化
initADS1299
函数:
- 启动ADS1299的时序。
- 重置芯片。
- 停止连续数据读取模式。
- 配置必要的寄存器。
读取导联检测状态
readLeadOffStatus
函数:
- 读取
LOFF_STATP
和LOFF_STATN
寄存器。 - 打印导联检测状态。
读取数据
readData
函数:
- 从ADS1299读取数据。
- 将数据转换为电压并打印。
寄存器读写
包含writeRegister
和readRegister
函数,用于向ADS1299写入和读取寄存器。
数据转换
convertData
函数:
- 将读取的字节数据转换为电压值。
这个代码框架基本涵盖了ADS1299的初始化、数据读取、导联检测等主要功能。在实际应用中,可能需要根据具体需求调整寄存器配置和定时器的时间间隔。确保ADS1299手册中的寄存器配置正确无误,以实现所需的功能。
REF和偏置电压(BIAS)的工作原理及电路连接
1. 参考电极(REF)
参考电极是所有测量电极电位的基准点。它的作用是提供一个稳定的参考电压,以确保各个测量电极的电位能够被正确地采集。ADS1299提供了灵活的配置选项,可以将任意电极设置为参考电极。
2. 偏置电压(BIAS)
偏置电压用于提供共模电压稳定性和干扰抑制。在EEG测量中,人体容易受到共模干扰,如电源线频率的干扰(50/60Hz)。偏置电压通过向病人施加一个控制的电压,帮助将测量电极的共模电压保持在ADS1299输入范围内。ADS1299的偏置放大器(BIAS amplifier)提供了一个内部的反馈回路,用于减少共模干扰。
3. SRB引脚
SRB(Signal Reference Buffer)引脚在ADS1299中用于信号参考电极的配置。
- SRB1:当SRB1引脚用于参考时,所有通道的负输入可以连接到SRB1。设置
MISC1
寄存器的SRB1位可以实现这种配置。 - SRB2:SRB2引脚可以选择单独的电极作为参考电极,并通过设置
CHnSET
寄存器的SRB2位,将该电极的电位作为其他通道的参考。
上位机程序 📊
功能:
- 数据接收:通过串口接收来自硬件设备的数据。
- 数据展示:实时显示EEG信号。
- 数据存储:保存数据以便后续分析。
使用技术:
- 编程语言:Python
- 图形库:pyqt + fluent

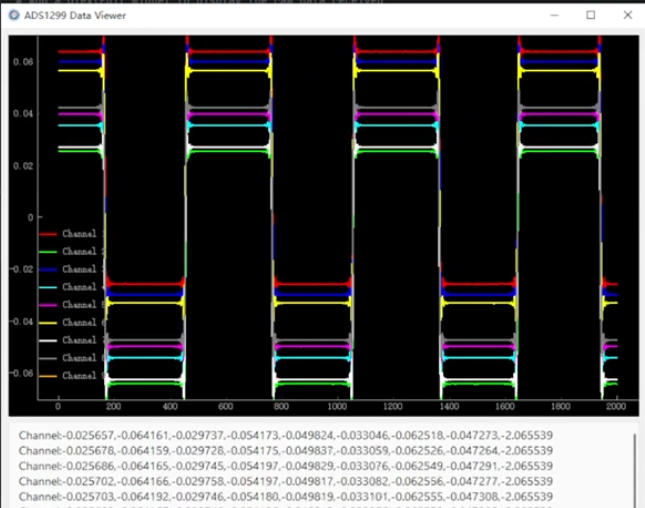

界面截图:
使用指南 📚
硬件连接:
- 连接电源。
- 将EEG电极正确连接到被测试者。
- 使用USB线连接设备和电脑。
软件设置
驱动代码是为支持ESP32的Arduino IDE编写的,代码通过SPI与ADS1299进行数据采集。
先决条件
- Arduino IDE:从Arduino官方网站下载最新版本。
- ESP32开发板包:在Arduino IDE中通过开发板管理器添加ESP32开发板支持。
安装步骤
- 克隆此仓库:
git clone https://github.com/YuTaoV5/YuEEG.git cd YuEEG
软件运行:
- 安装所需库:
pip install pyserial pyqt5 pip install pyqtgraph PyQt-Fluent-Widgets pip install vtk scikit-learn
加载代码:
打开Arduino IDE,选择 文件 > 打开 并选择 ino 文件。 在 工具 > 开发板 下选择你的ESP32开发板。 在 工具 > 端口 下设置正确的COM端口。
上传代码:
编译并将代码上传到ESP32开发板。
代码使用方法
上传完成后,ESP32开发板将开始与ADS1299芯片进行通信,并将EEG数据输出到串口监视器。
- 模式切换:使用以下串口命令切换不同模式:
- 1:连续读取模式
- 2:阻抗测量模式
- 3:自检模式
示例用法 上传完成后,在Arduino IDE中打开串口监视器,波特率设为115200。你将看到来自每个通道的实时EEG数据。
Channel 1: 0.123456, Channel 2: 0.654321, ..., Channel 8: 0.345678
贡献指南
欢迎社区贡献!请随时提交问题、功能请求或拉取请求。
未来改进
- 增加对不同微控制器的支持。
- 扩展脑电帽设计,以便调整电极位置。
致谢
特别感谢德州仪器提供ADS1299芯片,并感谢开源社区的启发与支持。
项目结构 🗂️
├── hardware
│ ├── schematics
│ └── pcb
├── firmware
│ └── ads1299_driver.ino
├── software
│ └── bci_gui.py
└── README.md
贡献 🤝
欢迎大家对本项目进行贡献!请提交pull request或创建issue以报告问题。
许可 📜
本项目采用基于MIT的许可。
