项目名称ADS1299 8通道脑机接口设备

概述 🧠🔌

本项目旨在利用TI的ADS1299芯片构建一个8通道的脑机接口BCI设备。项目涵盖硬件电路设计、芯片驱动开发以及数据接收和显示的上位机程序。

目录 📁

  1. 项目背景
  2. 硬件设计
  3. 软件开发
  4. 上位机程序
  5. 使用指南
  6. 项目结构
  7. 贡献
  8. 许可

项目背景 📝

脑机接口Brain-Computer Interface, BCI是一种直接连接大脑和外部设备的系统用于读取大脑活动信号并将其转换为机器指令。本项目使用ADS1299芯片该芯片具有高分辨率和低噪声特性非常适合EEG脑电图信号的采集。

硬件设计 🔧

主要组件:

  • ADS1299芯片用于EEG信号采集。
  • 模拟前端电路:包括滤波和放大电路。
  • 电源管理模块:提供稳定的电源供应。
  • 数据传输接口:用于与上位机通信。

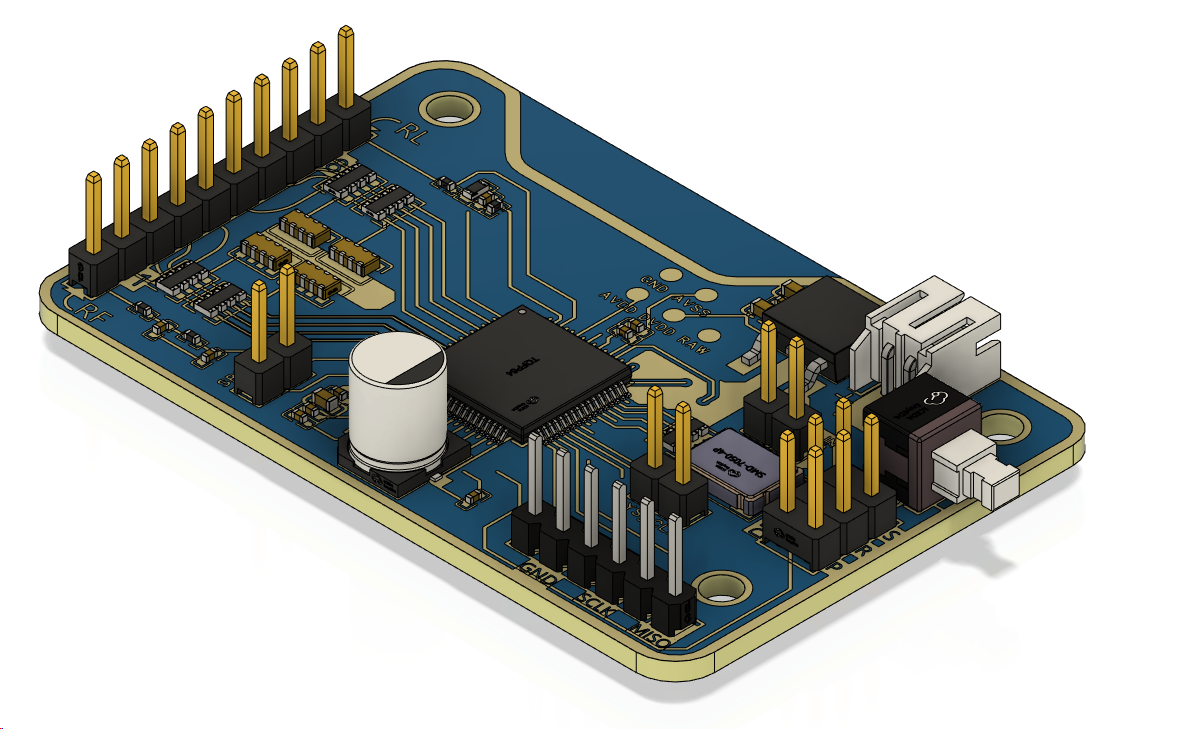

电路设计图:


软件开发 💻

芯片驱动:

  • SPI通信实现与ADS1299的SPI通信。
  • 数据读取从芯片读取EEG数据。
  • 数据处理:初步处理和滤波。

引脚定义

引脚名称 描述
CS_PIN 片选引脚,低电平有效
SCLK_PIN SPI时钟引脚
MOSI_PIN SPI主设备输出从设备输入引脚
MISO_PIN SPI主设备输入从设备输出引脚
DRDY_PIN 数据就绪引脚,低电平表示数据可读
CLKSEL_PIN 时钟选择引脚
START_PIN 启动转换引脚
RESET_PIN 重置引脚
PWDN_PIN 省电模式引脚

命令定义

命令 描述
WAKEUP 唤醒芯片
STANDBY 进入待机模式
RESET 重置芯片
START 开始数据转换
STOP 停止数据转换
RDATAC 连续读取数据
SDATAC 停止连续读取数据
RDATA 读取数据
RREG 读取寄存器
WREG 写寄存器

定时器中断

代码中使用ESP32的定时器来定时读取数据和导联检测状态

  • onDataTimer: 检查数据是否就绪,如果就绪则设置标志位startRead
  • onImpedanceTimer: 读取导联检测状态。

初始化

setup函数中:

  • 初始化串口通信。
  • 初始化引脚模式。
  • 初始化SPI通信参数。
  • 调用initADS1299函数初始化ADS1299。
  • 获取并打印设备ID。
  • 配置ESP32的定时器用于数据读取和导联检测。

主循环

loop函数中:

  • 检查串口是否有数据输入,用于切换连续读取模式和导联检测模式。
  • 如果startRead标志位被设置,调用readData函数读取数据。

启动连续读取模式

startContinuousReadMode函数:

  • 设置必要的标志位。
  • 重置并初始化ADS1299的寄存器。
  • 启动连续数据读取模式。
  • 启动数据读取定时器,停止导联检测定时器。

启动导联检测模式

startLeadOffDetectionMode函数:

  • 设置必要的标志位。
  • 重置并初始化ADS1299的寄存器用于导联检测。
  • 启动导联检测定时器,停止数据读取定时器。

ADS1299初始化

initADS1299函数:

  • 启动ADS1299的时序。
  • 重置芯片。
  • 停止连续数据读取模式。
  • 配置必要的寄存器。

读取导联检测状态

readLeadOffStatus函数:

  • 读取LOFF_STATPLOFF_STATN寄存器。
  • 打印导联检测状态。

读取数据

readData函数:

  • 从ADS1299读取数据。
  • 将数据转换为电压并打印。

寄存器读写

包含writeRegisterreadRegister函数用于向ADS1299写入和读取寄存器。

数据转换

convertData函数:

  • 将读取的字节数据转换为电压值。

这个代码框架基本涵盖了ADS1299的初始化、数据读取、导联检测等主要功能。在实际应用中可能需要根据具体需求调整寄存器配置和定时器的时间间隔。确保ADS1299手册中的寄存器配置正确无误以实现所需的功能。

REF和偏置电压BIAS的工作原理及电路连接

1. 参考电极REF

参考电极是所有测量电极电位的基准点。它的作用是提供一个稳定的参考电压以确保各个测量电极的电位能够被正确地采集。ADS1299提供了灵活的配置选项可以将任意电极设置为参考电极。

2. 偏置电压BIAS

偏置电压用于提供共模电压稳定性和干扰抑制。在EEG测量中人体容易受到共模干扰如电源线频率的干扰50/60Hz。偏置电压通过向病人施加一个控制的电压帮助将测量电极的共模电压保持在ADS1299输入范围内。ADS1299的偏置放大器BIAS amplifier提供了一个内部的反馈回路用于减少共模干扰。

3. SRB引脚

SRBSignal Reference Buffer引脚在ADS1299中用于信号参考电极的配置。

  • SRB1当SRB1引脚用于参考时所有通道的负输入可以连接到SRB1。设置MISC1寄存器的SRB1位可以实现这种配置。
  • SRB2SRB2引脚可以选择单独的电极作为参考电极并通过设置CHnSET寄存器的SRB2位将该电极的电位作为其他通道的参考。

上位机程序 📊

功能:

  • 数据接收:通过串口接收来自硬件设备的数据。
  • 数据展示实时显示EEG信号。
  • 数据存储:保存数据以便后续分析。

使用技术:

  • 编程语言Python
  • 图形库pyqt + fluent

界面截图:

Img Img Img Img

使用指南 📚

硬件连接:

  1. 连接电源。
  2. 将EEG电极正确连接到被测试者。
  3. 使用USB线连接设备和电脑。

软件运行:

  1. 安装所需库:
    pip install pyserial pyqt5
    pip install pyqtgraph PyQt-Fluent-Widgets
    pip install vtk scikit-learn


项目结构 🗂️

├── hardware
│   ├── schematics
│   └── pcb
├── firmware
│   └── ads1299_driver.ino
├── software
│   └── bci_gui.py
└── README.md

贡献 🤝

欢迎大家对本项目进行贡献请提交pull request或创建issue以报告问题。

许可 📜

本项目采用MIT许可。
